Bộ sưu tập: Dây Cáp Tín Hiệu & MIDI

Dây cáp tín hiệu TRS, XLR, RCA, 3,5mm và cáp MIDI

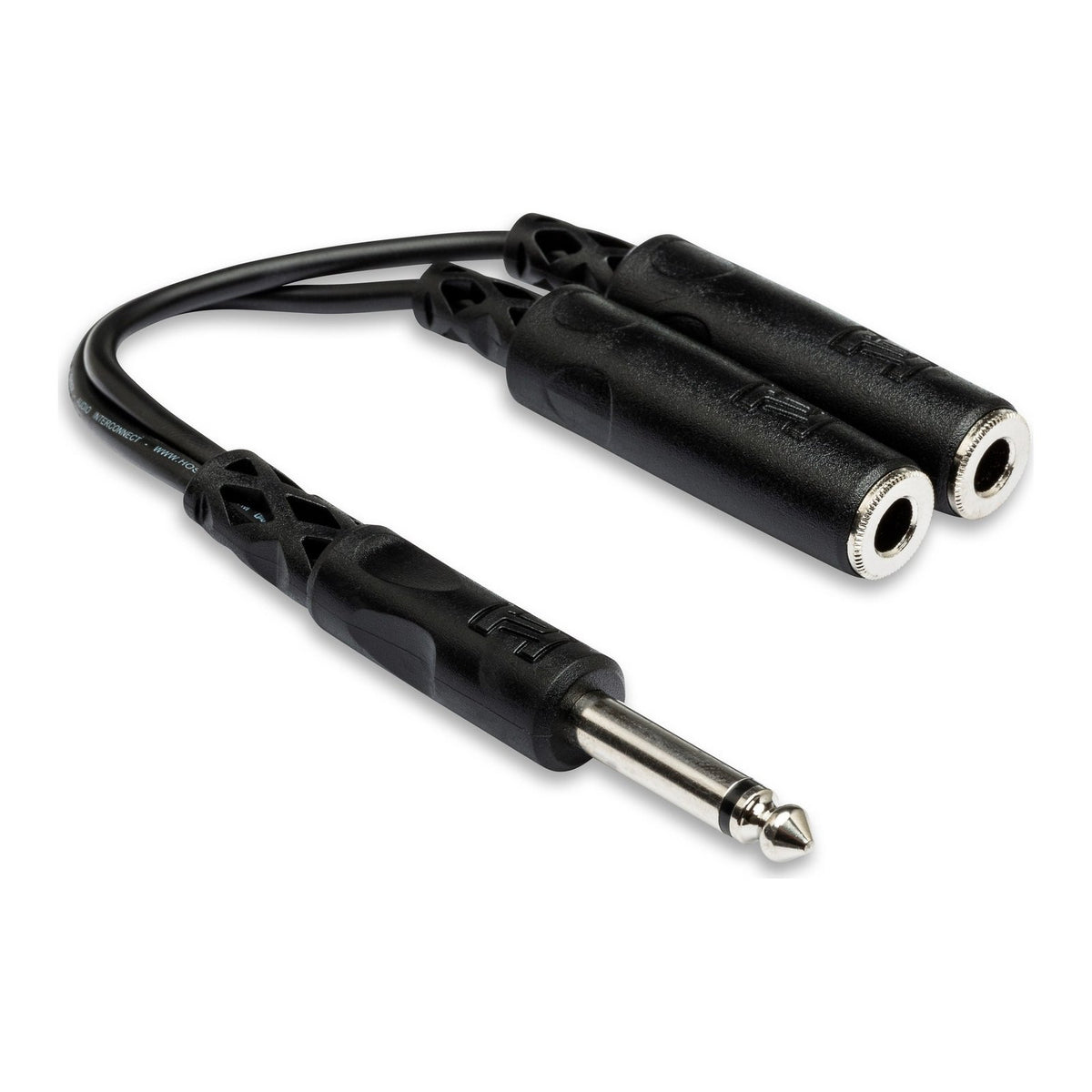

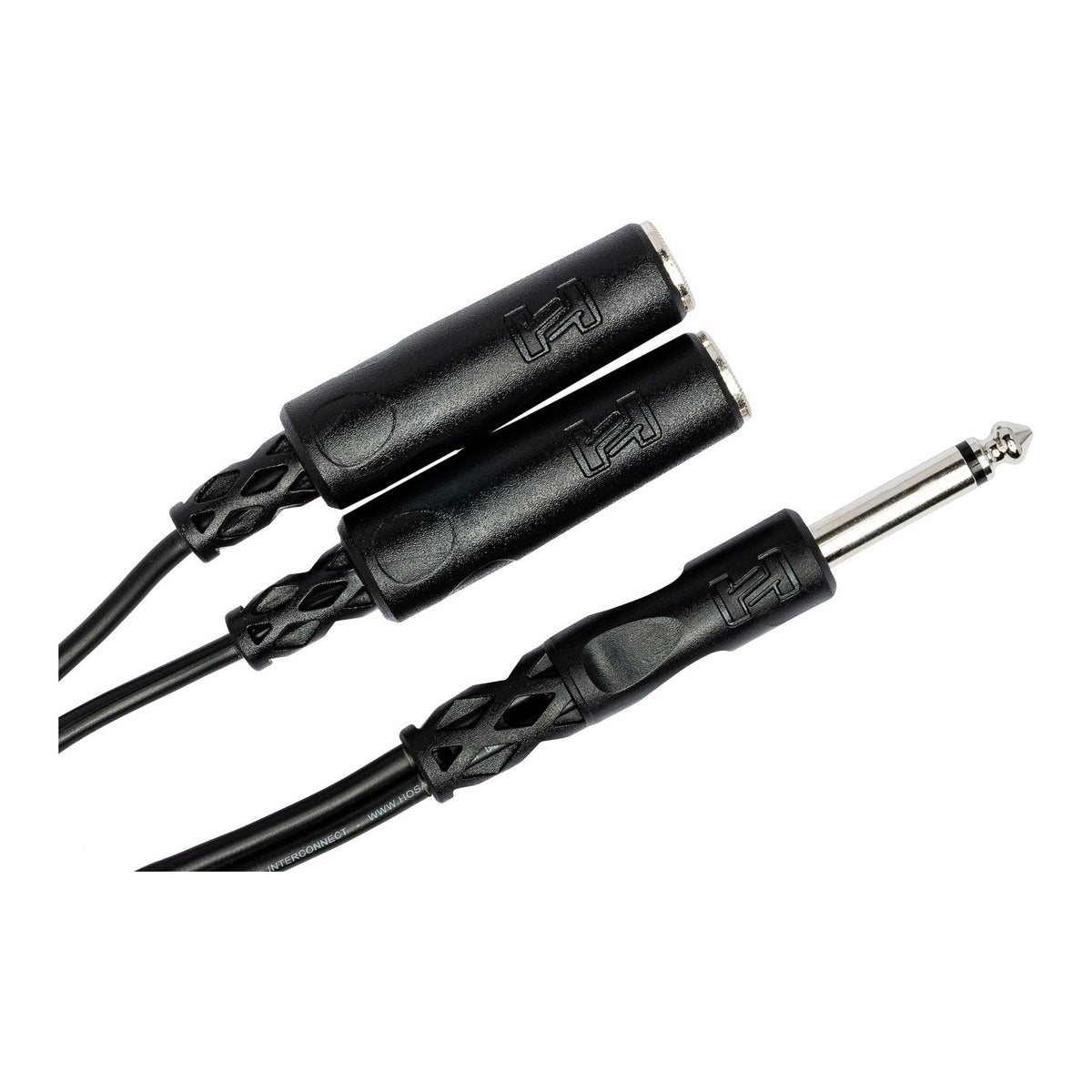

Danh mục dây cáp tín hiệu gom các loại cáp nối thiết bị âm thanh với nhau: cáp TRS cân bằng nối audio interface, mixer ra loa kiểm âm; cáp XLR – TRS; cáp 3,5mm (dây AUX), cáp RCA (bông sen) cho điện thoại, laptop, đầu DJ; cáp insert, cáp chia Y; cùng cáp MIDI 5 chân và MIDI TRS cho synth, controller, pedal. Hàng chính hãng Hosa, koda, Warm Audio, D'Addario, RockBoard, Morningstar, Ernie Ball và Meris.

Cách chọn đúng nhất là nhìn vào cổng ra của thiết bị phát và cổng vào của thiết bị nhận, rồi chọn dây có đúng hai đầu đó. Bảng bên dưới xếp sẵn theo tình huống hay gặp. Dây canon cho micro nằm ở Dây Cáp Micro XLR. Cáp cắm đàn và cáp nối amply ra thùng loa bán tại Guitardien.vn: Dây Cáp Kết Nối Guitar, Dây Cáp Loa.

Chọn nhanh dây cáp tín hiệu theo kết nối

Phân biệt nhanh các đầu cắm TS, TRS, XLR, RCA, 3,5mm

• TS (Tip – Sleeve): đầu jack có 1 vạch ngăn, 2 tiếp điểm. Mang 1 kênh không cân bằng – chính là đầu của cáp guitar.
• TRS (Tip – Ring – Sleeve): đầu jack có 2 vạch ngăn, 3 tiếp điểm. Dùng cho tín hiệu cân bằng 1 kênh (audio interface, loa kiểm âm) hoặc stereo 2 kênh (tai nghe), và cổng insert.
• XLR: 3 chân, có lẫy khoá, tín hiệu cân bằng; đầu đực cắm vào ngõ vào, đầu cái nhận từ ngõ ra.
• RCA (bông sen, hoa sen): phổ biến trên dàn hi-fi, đầu CD, mixer DJ; mỗi đầu một kênh, không cân bằng.
• 3,5mm (jack nhỏ, dây AUX): điện thoại, laptop, tai nghe, nhiều synth nhỏ.

Cân bằng hay không cân bằng? Kết nối cân bằng (TRS, XLR) triệt nhiễu tốt nên kéo dài vẫn sạch tiếng – nhưng chỉ khi cả thiết bị phát lẫn thiết bị nhận đều có cổng cân bằng. Cắm dây TS vào cổng cân bằng vẫn có tiếng, chỉ mất ưu điểm chống nhiễu. Với dây không cân bằng như TS – XLR, 3,5mm – RCA, nên giữ dây ngắn và tránh đi song song sát dây điện.

Các dòng cáp TRS và XLR – TRS cân bằng

Cáp MIDI: DIN 5 chân và MIDI TRS

Cáp MIDI truyền dữ liệu điều khiển – nốt nhạc, lệnh đổi preset, xung clock – chứ không truyền âm thanh. Loại phổ biến là đầu DIN 5 chân trên keyboard, synth, pedal đa hiệu ứng và bộ điều khiển preset. Trên pedalboard chật, đầu cắm nhỏ giúp đỡ chiếm chỗ: Morningstar DIN5 có đầu thấp, rộng nhất 16mm; RockBoard FlaX có đầu xoay được nhiều hướng rồi khoá cố định.

Nhiều pedal và synth nhỏ dùng cổng MIDI mini TRS 3,5mm. Cổng này có hai kiểu đấu chân là Type A và Type B, phải chọn đúng loại thì hai máy mới giao tiếp được. Theo RockBoard, Type A tương thích thiết bị Boss, Empress, Korg, Akai, MOD, Make Noise; Type B dành cho Novation, 1010Music, Arturia, Malekko, Polyend, Faderfox. Cả hai bản đều có trong trang RockBoard Flat Mini TRS – MIDI; nếu chưa chắc thiết bị của bạn dùng kiểu nào, hãy xem hướng dẫn sử dụng của thiết bị hoặc hỏi Tân Nhạc Cụ.

Mua dây cáp tín hiệu, cáp MIDI tại Tân Nhạc Cụ

• Cam kết 100% chính hãng – hoàn tiền 300% nếu bạn phát hiện sản phẩm không chính hãng.
• Tư vấn miễn phí chọn loại cáp, độ dài và kiểu đầu cắm theo đúng thiết bị bạn đang dùng.
• Mua trực tiếp tại cửa hàng Quận 3 (TP.HCM) và Ba Đình (Hà Nội), hoặc đặt hàng online trên tannhaccu.vn.

Câu hỏi thường gặp về dây cáp tín hiệu và cáp MIDI

Dây TRS và dây TS khác nhau thế nào?

Đầu TS có 2 tiếp điểm (1 vạch ngăn), mang 1 kênh không cân bằng như cáp guitar. Đầu TRS có 3 tiếp điểm (2 vạch ngăn), dùng cho tín hiệu cân bằng hoặc stereo. Nối audio interface ra loa kiểm âm nên dùng dây TRS.

Nối audio interface với loa kiểm âm dùng dây gì?

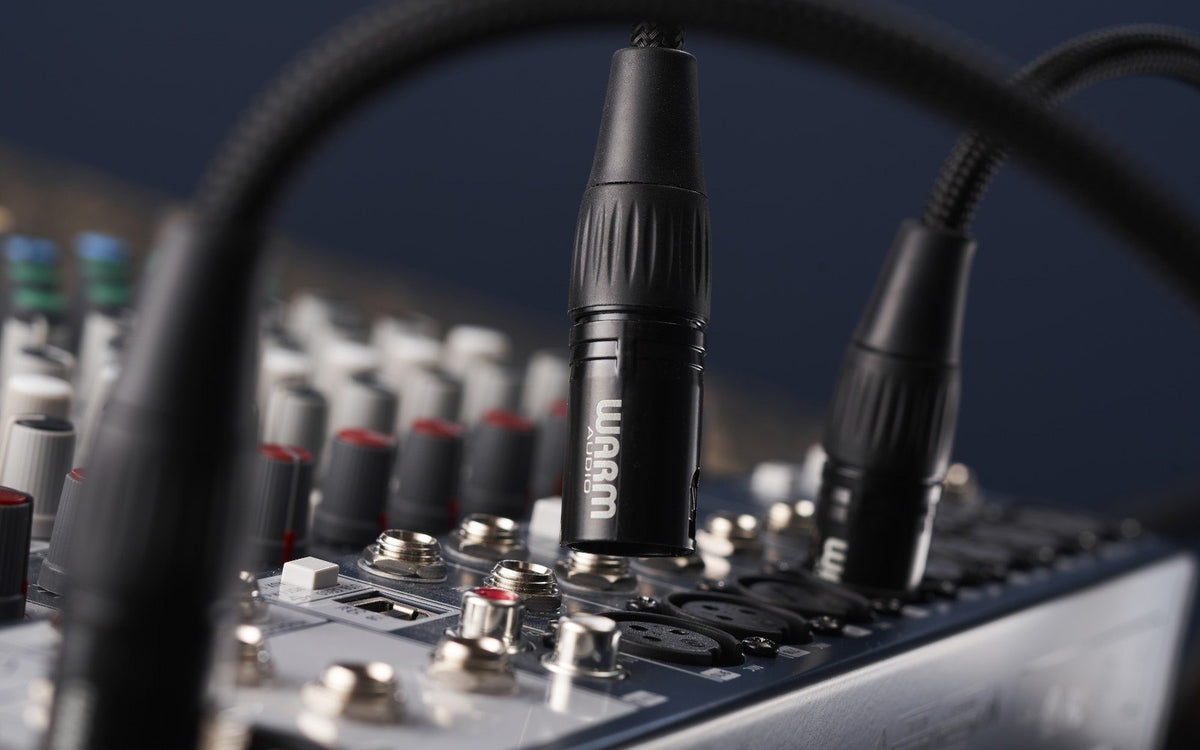

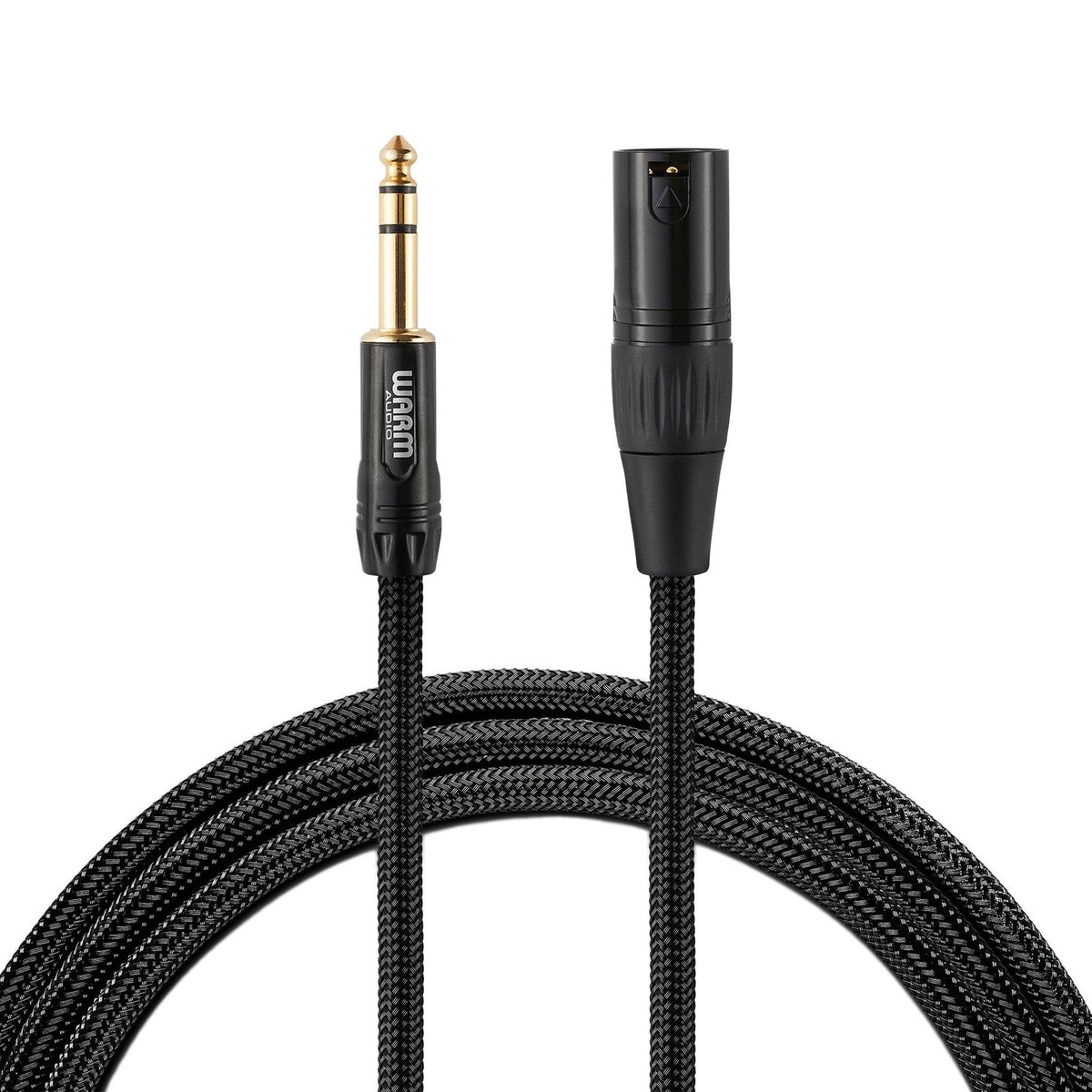

Xem cổng vào trên loa: loa có lỗ TRS thì dùng dây TRS – TRS như Hosa CSS, koda KBC, Warm Audio TRS; loa có cổng XLR thì dùng dây TRS – XLR đực như Hosa HSX-010, D'Addario PW-GMMS, koda KBCXTM. Mỗi loa cần một sợi.

Phát nhạc từ điện thoại ra loa hoặc mixer cần dây gì?

Nếu loa, dàn hi-fi có cổng RCA, dùng dây 3,5mm – 2 RCA như Hosa CMR hoặc koda. Nếu mixer có lỗ jack 6,35mm, dùng dây 3,5mm – 2 jack 6,35mm TS để vào hai kênh trái, phải. Điện thoại không có lỗ 3,5mm thì cần thêm bộ chuyển của hãng điện thoại.

Dây RCA là gì?

RCA là đầu cắm tròn nhỏ ở Việt Nam hay gọi là jack bông sen hoặc hoa sen, thường gặp trên dàn hi-fi, đầu CD, mixer DJ. Mỗi đầu RCA mang một kênh, nên dây stereo có 2 đầu RCA ở mỗi phía.

Dùng cáp guitar thay cho dây TRS được không?

Vẫn có tiếng, vì cáp guitar là đầu TS. Nhưng kết nối khi đó không cân bằng, dễ nhiễm ù khi dây dài hoặc chạy gần dây điện. Với loa kiểm âm và audio interface, nên dùng đúng dây TRS cân bằng.

Cáp MIDI có truyền âm thanh không?

Không. Cáp MIDI chỉ truyền dữ liệu điều khiển như nốt nhạc, lệnh đổi preset, xung clock. Âm thanh vẫn phải đi qua dây tín hiệu riêng như TRS, TS hoặc XLR.

MIDI TRS Type A và Type B khác nhau thế nào?

Hai kiểu đấu chân khác nhau trên cùng đầu 3,5mm TRS. Chọn sai loại thì hai thiết bị không nhận lệnh. Theo RockBoard, Boss, Korg, Empress, Akai dùng Type A; Novation, Arturia, 1010Music dùng Type B. Nên kiểm tra hướng dẫn của thiết bị trước khi mua.
