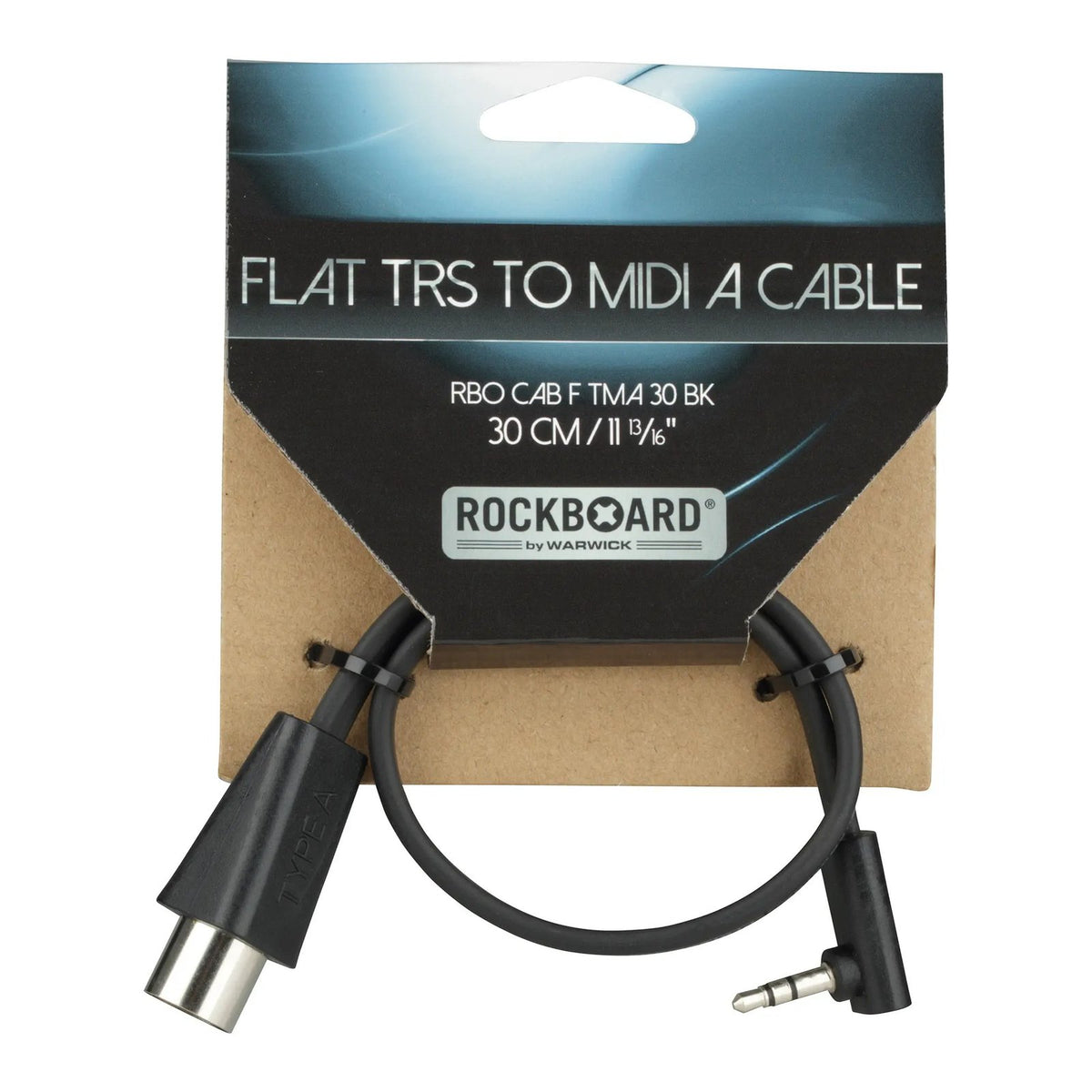

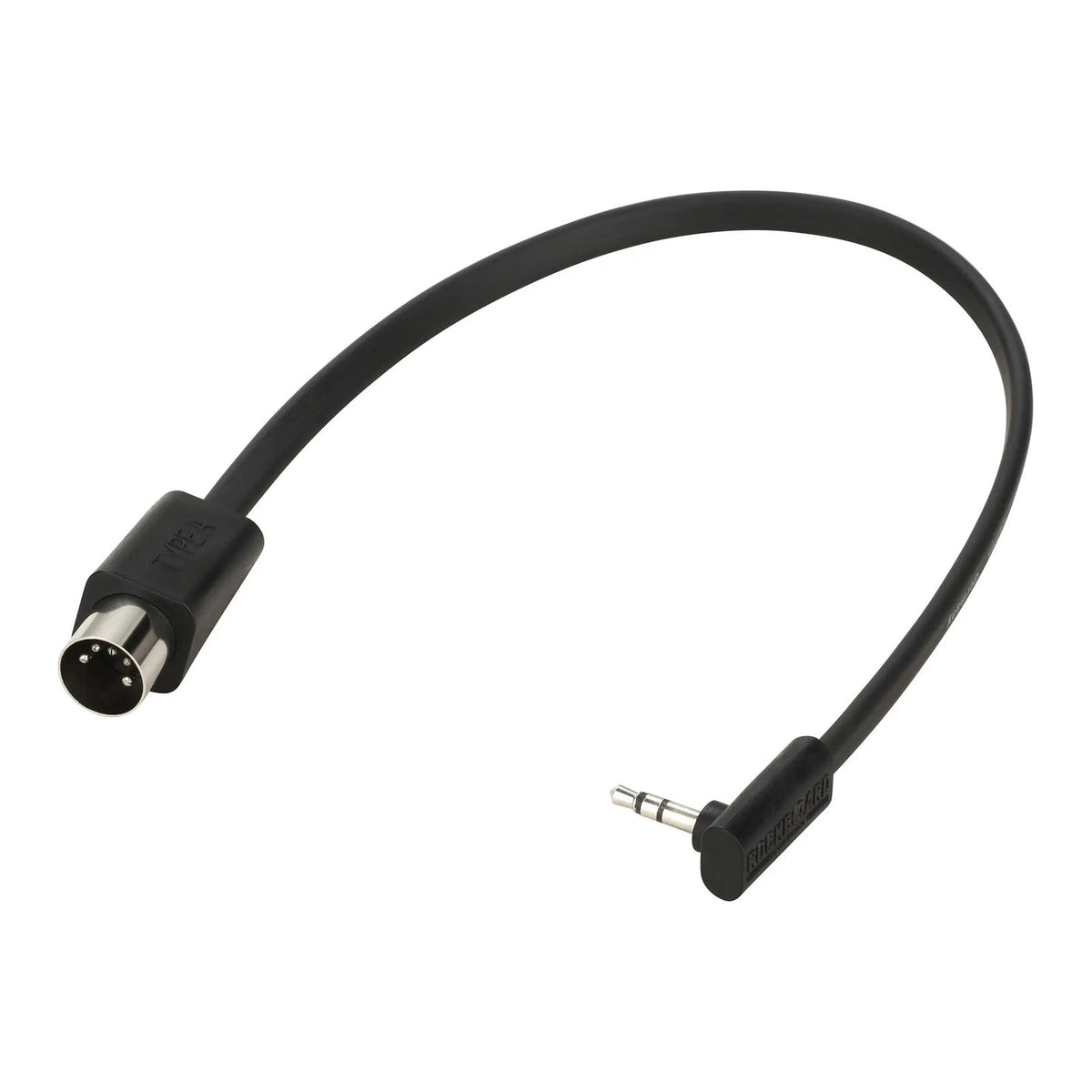

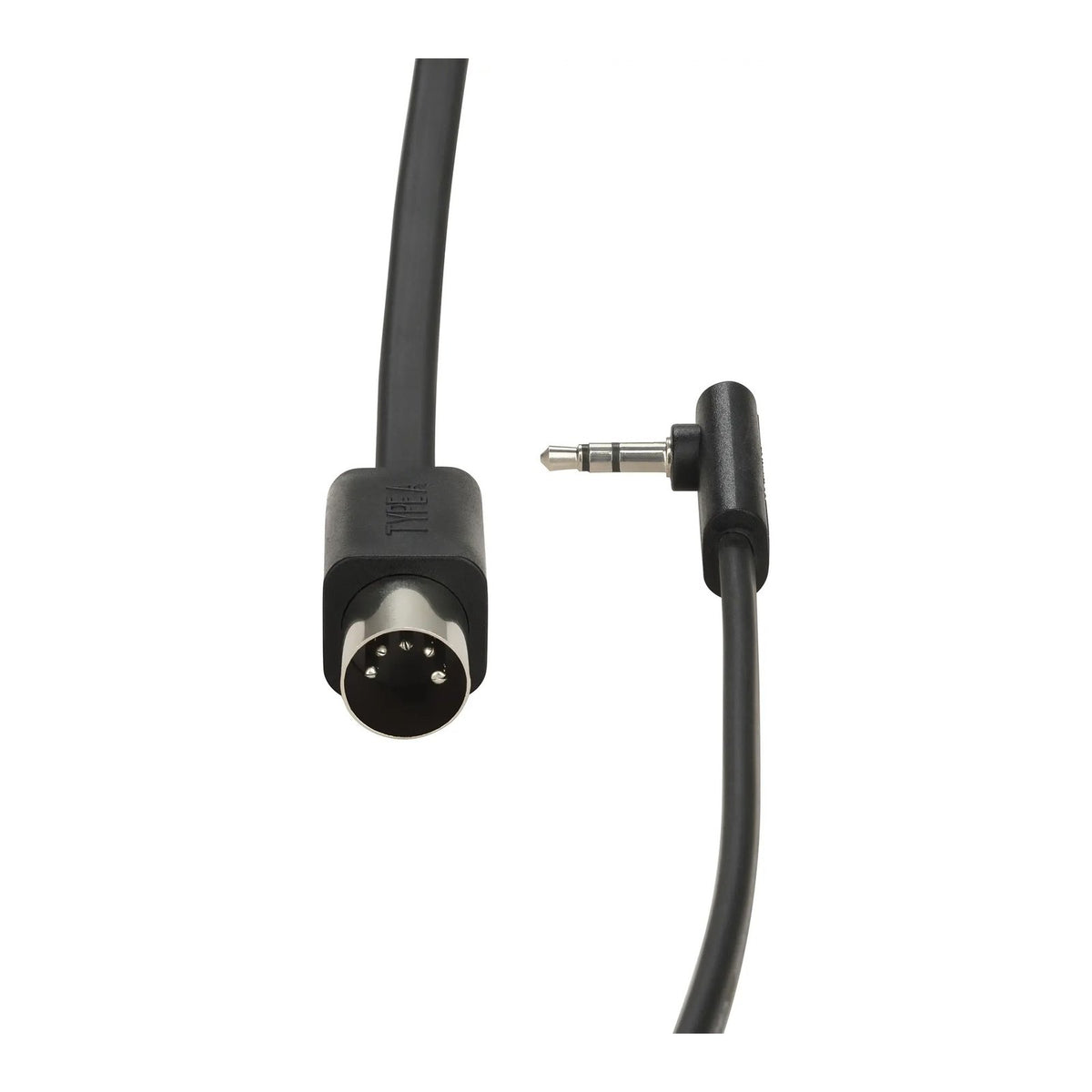

Dây Cáp MIDI RockBoard Flat Mini TRS - MIDI (Type A / Type B) – MIDI DIN 5 - TRS 3.5mm vuông (Type A)

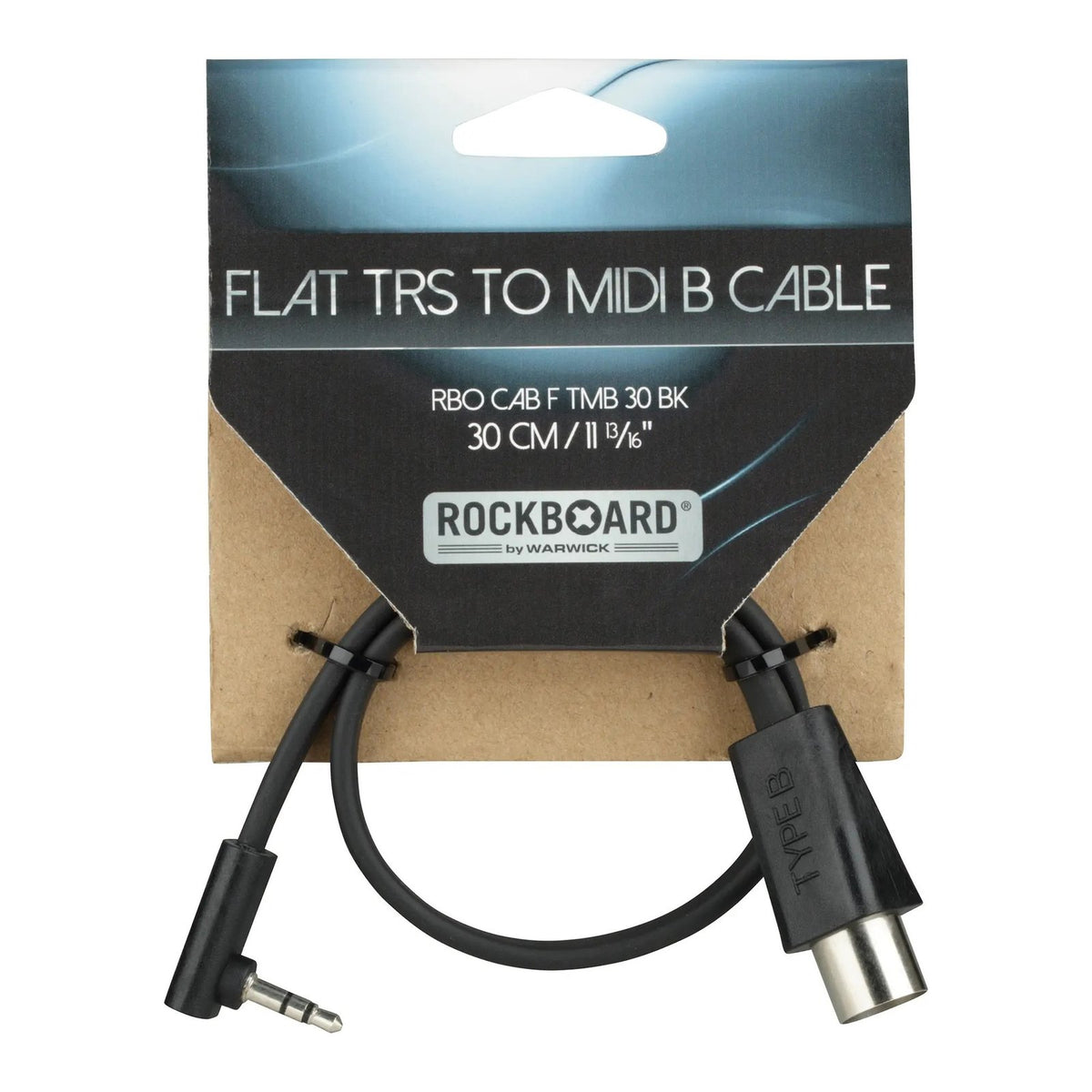

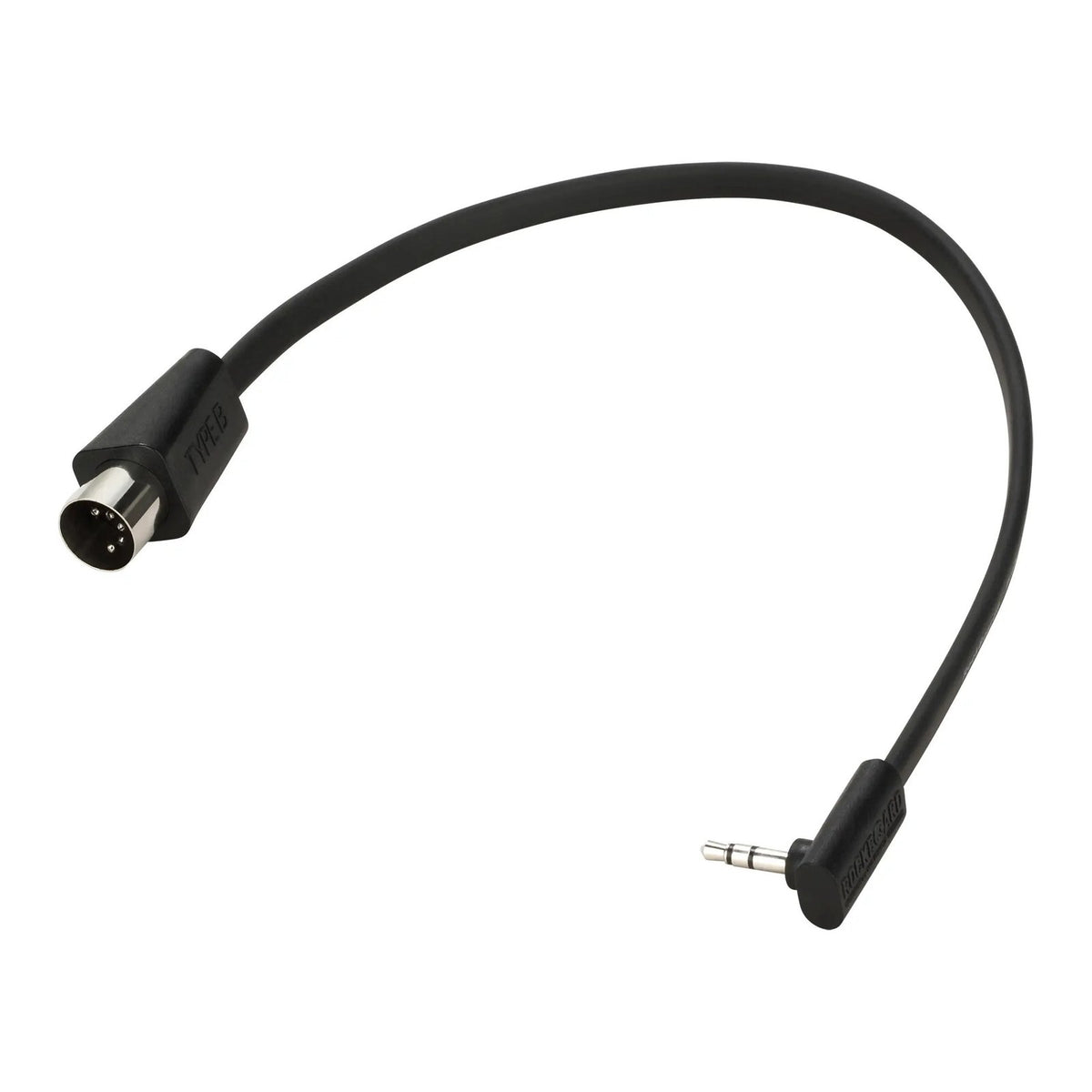

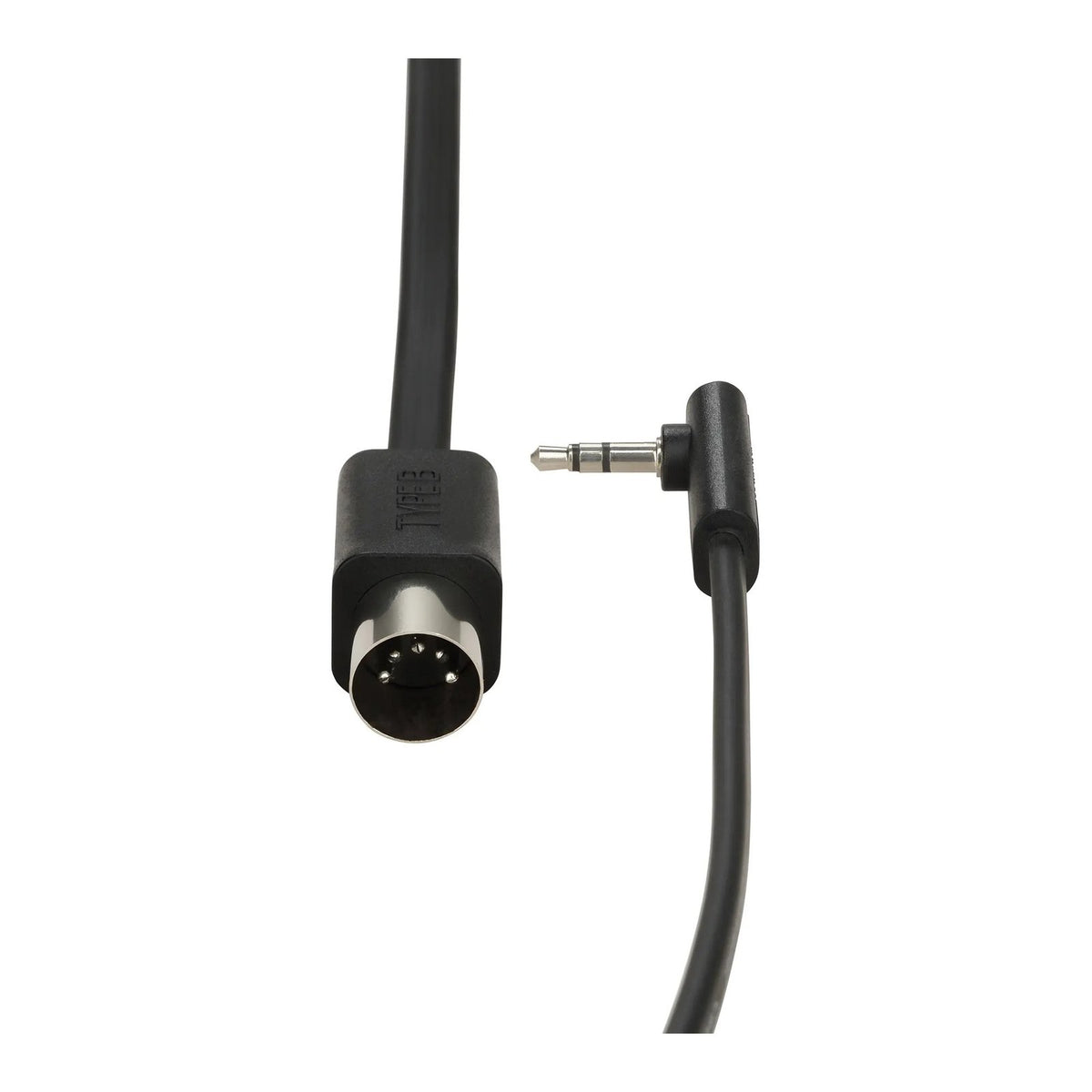

Dây Cáp MIDI RockBoard Flat Mini TRS - MIDI (Type A / Type B) – MIDI DIN 5 - TRS 3.5mm vuông (Type B)

Dây Cáp MIDI RockBoard Flat Mini TRS - MIDI (Type A / Type B) – ảnh chi tiết 7

Dây Cáp MIDI RockBoard Flat Mini TRS - MIDI (Type A / Type B)

Hãng: RockBoard

Loại Sản Phẩm: Dây Cáp Kết Nối

100.000₫

Phí vận chuyển được tính khi thanh toán.

Kiểu đầu: MIDI DIN 5 - TRS 3.5mm vuông (Type A)

MIDI DIN 5 - TRS 3.5mm vuông (Type A) MIDI DIN 5 - TRS 3.5mm vuông (Type B)

RockBoard Flat Mini TRS – MIDI – Dây Chuyển TRS 3,5mm Sang MIDI DIN 5 Chân

RockBoard Flat Mini-TRS to MIDI Cable là dây cáp MIDI chuyển đổi: một đầu DIN 5 chân thẳng, nhỏ gọn; đầu kia là jack TRS 3,5mm (mini) bẻ góc vuông kiểu dẹt. Lưu ý đây là đầu 3,5mm, không phải jack 6,35mm như dây patch guitar. Dây dài 30cm, thân dẹt hình chữ nhật dựa trên thiết kế Flat Patch Cable đã được cấp bằng sáng chế của RockBoard.

Nhiều pedal, synth và controller nhỏ gọn hiện dùng cổng MIDI dạng mini TRS thay cho cổng DIN cỡ lớn. Dòng dây này giúp bạn nối các thiết bị đó với cổng MIDI 5 chân truyền thống. Có hai phiên bản Type A và Type B với sơ đồ chân khác nhau – bạn phải chọn đúng loại theo thiết bị có cổng TRS thì hai máy mới giao tiếp được.

Đầu DIN 5 chân thẳng sang jack TRS 3,5mm (mini) vuông dẹt, dài 30cm.

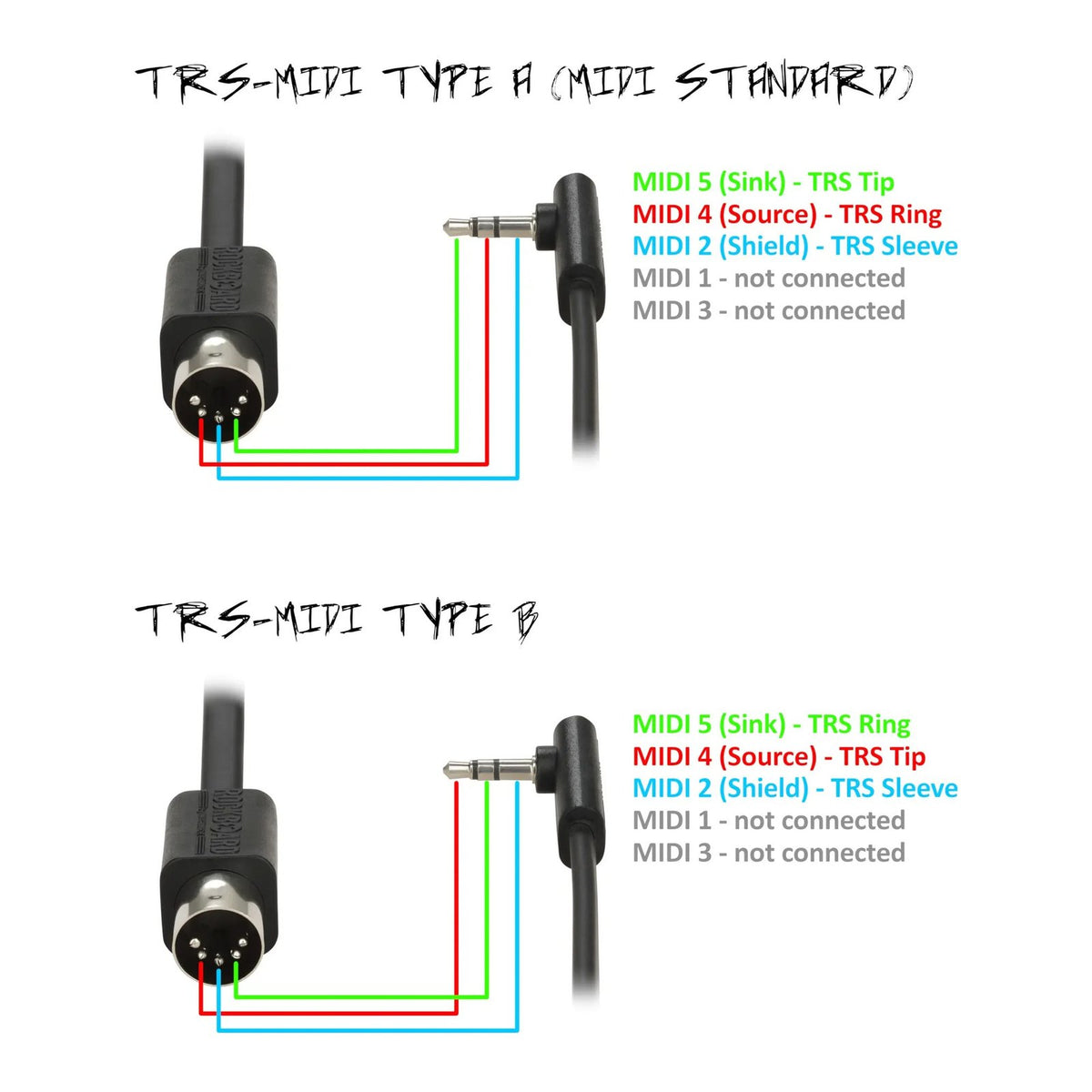

Type A (chuẩn MIDI): chân 5 (Sink) nối tip, chân 4 (Source) nối ring, chân 2 nối sleeve.
Type B: chân 4 (Source) nối tip, chân 5 (Sink) nối ring, chân 2 nối sleeve.
Type A tương thích thiết bị Boss, Empress, Korg, Akai, MOD, Make Noise; Type B cho Novation, 1010Music, Arturia, Malekko, Polyend, Faderfox.
Dây dẹt hình chữ nhật giảm xoắn, hạn chế gãy và kẹt dây; màu Black.

Thông số kỹ thuật RockBoard Flat Mini TRS - MIDI (Type A / Type B)

Thương hiệu	RockBoard
Mã sản phẩm	RBO-CAB-F-TMA-30-BK, RBO-CAB-F-TMB-30-BK
Độ dài	30cm
Kiểu đầu	MIDI DIN 5 - TRS 3.5mm vuông (Type A) · MIDI DIN 5 - TRS 3.5mm vuông (Type B)
Màu	Black
Đầu cắm	DIN 5 chân thẳng, nhỏ gọn – jack TRS 3,5 mm stereo (mini) bẻ góc dạng dẹt
Sơ đồ chân Type A (chuẩn MIDI)	MIDI 5 (Sink) – tip; MIDI 4 (Source) – ring; MIDI 2 (Shield) – sleeve; MIDI 1 và 3 không nối
Sơ đồ chân Type B	MIDI 4 (Source) – tip; MIDI 5 (Sink) – ring; MIDI 2 (Shield) – sleeve; MIDI 1 và 3 không nối
Tương thích Type A	Thiết bị Boss, Empress, Korg, Akai, MOD, Make Noise và nhiều hãng khác
Tương thích Type B	Thiết bị Novation, 1010Music, Arturia, Malekko, Polyend, Faderfox và nhiều hãng khác
Kiểu dây	Dẹt, tiết diện chữ nhật

Các phiên bản RockBoard Flat Mini TRS - MIDI (Type A / Type B)

Mã	Độ dài	Kiểu đầu	Màu
RBO-CAB-F-TMA-30-BK	30cm	MIDI DIN 5 - TRS 3.5mm vuông (Type A)	Black
RBO-CAB-F-TMB-30-BK	30cm	MIDI DIN 5 - TRS 3.5mm vuông (Type B)	Black

Chọn độ dài, kiểu đầu và màu ở phần biến thể phía trên để xem ảnh và giá của từng mã.

Cấu tạo và chất âm

Tín hiệu MIDI chỉ cần ba đường: chân 4 (Source), chân 5 (Sink) và chân 2 (Shield), nên vừa vặn với ba tiếp điểm tip, ring, sleeve của một jack TRS. Chân 1 và 3 không được nối. Khác biệt giữa hai phiên bản chỉ nằm ở việc tip và ring nhận chân nào: Type A, theo chuẩn MIDI, đưa chân 5 ra tip; Type B đảo ngược, đưa chân 4 ra tip.

Vì vậy dùng nhầm Type thì hai chân dữ liệu bị đảo và thiết bị sẽ không nhận được tín hiệu. Phần dây dùng thiết kế dẹt chữ nhật của RockBoard, giảm xoắn và ứng suất cơ học, giúp lõi bên trong ít bị gãy khi dây bị gập trên pedalboard.

Nên chọn phiên bản nào?

Type A (RBO-CAB-F-TMA-30-BK): theo chuẩn MIDI, RockBoard liệt kê tương thích thiết bị Boss, Empress, Korg, Akai, MOD, Make Noise và nhiều hãng khác.
Type B (RBO-CAB-F-TMB-30-BK): dành cho thiết bị Novation, 1010Music, Arturia, Malekko, Polyend, Faderfox và nhiều hãng khác.
Cách chắc chắn nhất là tra sách hướng dẫn của thiết bị có cổng TRS: nhà sản xuất thường ghi rõ TRS MIDI Type A hay Type B. Danh sách hãng chỉ để tham khảo.

RockBoard Flat Mini TRS - MIDI (Type A / Type B) phù hợp với ai?

Pedal, synth, controller có cổng MIDI mini TRS 3,5mm cần nối với cổng DIN 5 chân.
Pedalboard cần dây MIDI ngắn, phẳng giữa hai thiết bị gần nhau.
Người đã biết thiết bị của mình dùng Type A hay Type B.
Nếu cả hai thiết bị đều có cổng DIN 5 chân, hãy chọn dây DIN – DIN như RockBoard FlaX Plug.
Nếu thiết bị dùng cổng TRS 6,35mm cho MIDI, dây đầu 3,5mm này không cắm vừa.

So sánh với các dòng cáp khác

Khi cả hai thiết bị cùng có cổng DIN 5 chân, bạn không cần dây chuyển đổi: RockBoard FlaX Plug có đầu xoay khoá góc, 5 lõi đồng không oxy, dài 60cm, 100cm, 200cm; Morningstar DIN5 có đầu cắm thấp, dài 30cm và 60cm; D'Addario PW-MD dài 1,5m và 3m với đầu mạ vàng. Dây Flat Mini TRS – MIDI chỉ dành cho trường hợp một bên là cổng mini TRS.

Sản phẩm	Độ dài có sẵn	Kiểu đầu
Dây Cáp MIDI RockBoard FlaX Plug MIDI Cable	60cm · 100cm · 200cm	–
Dây Cáp MIDI D'Addario Custom Series PW-MD	1,5m (5ft) · 3m (10ft)	MIDI 5-pin - MIDI 5-pin
Dây Cáp MIDI Morningstar DIN5 (30cm, 60cm)	30cm · 60cm	–
Dây Cáp MIDI koda essential	91cm (3ft) · 3m (10ft)	MIDI 5-pin đực - 5-pin đực

Bảo quản và sử dụng

Đầu 3,5mm nhỏ hơn đầu 6,35mm nên dễ cong, gãy hơn khi bị bẻ; đừng để dây kéo căng hay treo lơ lửng trên đầu cắm. Bản Type A và Type B trông gần giống nhau, vì vậy hãy dán nhãn ghi rõ loại cho từng sợi. Rút dây bằng cách cầm thân đầu cắm, không kéo phần dây dẹt.

Cam kết chính hãng

Tân Nhạc Cụ cam kết 100% sản phẩm RockBoard chính hãng – hoàn tiền 300% nếu bạn phát hiện sản phẩm không chính hãng.

Dịch vụ tại Tân Nhạc Cụ

Tư vấn miễn phí chọn loại cáp, độ dài và kiểu đầu jack phù hợp với đàn, pedal, amply, micro hoặc thiết bị thu âm của bạn.
Mua trực tiếp tại cửa hàng Tân Nhạc Cụ Quận 3 (TP.HCM) và Ba Đình (Hà Nội), hoặc đặt hàng online trên tannhaccu.vn.

Câu hỏi thường gặp về RockBoard Flat Mini TRS - MIDI (Type A / Type B)

Đầu TRS của dây RockBoard này là 3,5mm hay 6,35mm?

Là jack TRS 3,5mm (mini), bẻ góc vuông kiểu dẹt. Tên ngắn Flat TRS to MIDI Cable dễ gây hiểu nhầm, nhưng RockBoard gọi đầy đủ là Flat Mini-TRS to MIDI Cable. Thiết bị có cổng MIDI TRS 6,35mm không dùng được dây này.

Type A và Type B khác nhau thế nào?

Khác ở vị trí hai chân dữ liệu. Type A (chuẩn MIDI) nối chân 5 vào tip, chân 4 vào ring; Type B đảo lại, nối chân 4 vào tip và chân 5 vào ring. Chân 2 luôn nối sleeve, chân 1 và 3 không dùng.

Chọn nhầm Type thì chuyện gì xảy ra?

Thiết bị sẽ không nhận được dữ liệu MIDI vì hai chân tín hiệu bị đảo. Hãy tra sách hướng dẫn của thiết bị có cổng TRS để biết hãng dùng Type A hay Type B trước khi chọn mua.

Dây dùng cho cổng MIDI IN hay MIDI OUT?

Cả hai. Đầu DIN cắm vào cổng MIDI IN hoặc OUT 5 chân, đầu TRS cắm vào cổng TRS MIDI ở thiết bị kia. Chỉ cần nhớ nguyên tắc: OUT của thiết bị gửi lệnh nối sang IN của thiết bị nhận lệnh.
